參考標準：
功能特點
1、多通道測量：4個電壓通道、4個電流通道同時測量。
2、電氣參數測量：可同時測量電壓幅值、電流幅值、相位、頻率、有功功率、無功功率、功率因數等參數；
3、可測量2-64次的電壓諧波和電流諧波含量；
4、可測量0.5-31.5次電壓和電流的間諧波含量；
5、可測量電壓和電流的總諧波畸變率；
6、可測量短時閃變（PST）、長時閃變（PLT）、電壓波動；
7、可測量正序電壓、負序電壓、零序電壓、電壓不平衡度；
8、可測量正序電流、負序電流、零序電流、電流不平衡度；
9、暫態參量測量功能，具備電壓驟升驟降事件記錄功能，同時自動啟動錄波功能，將所發生事件的發生時間和前后五個周波的實際波形記錄下來；
10、具有示波功能，可以實時波形顯示電壓電流大小和畸變情況，并可以在儀器上對電壓電流波形進行縮放；具備波形因子計算功能；
11、六角圖顯示功能，可進行計量回路和保護裝置回路的矢量分析，進行計量裝置錯接線檢查；在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。
12、選配大鉗表可以進行低壓電流互感器的變比和角差測量；
13、諧波含量可以柱狀圖的形式顯示，視覺效果良好；
14、內置大容量數據存儲器，（存儲間隔1秒－1000分鐘可選）按1分鐘的時間間隔可連續存儲18個月以上；

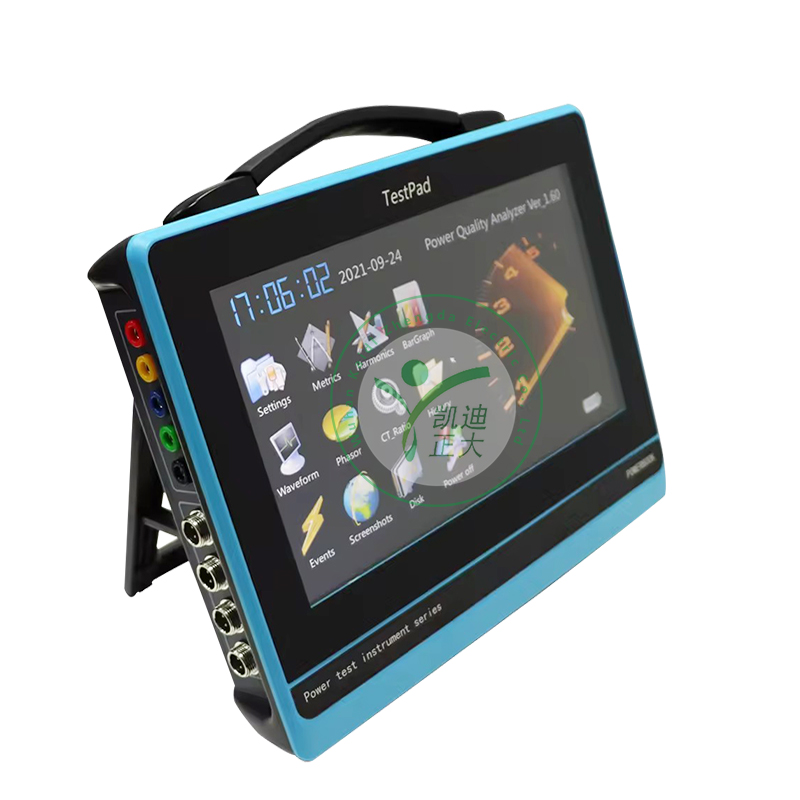

15、10寸大屏幕彩色液晶屏顯示器1280×800；
16、電容屏觸摸操作，與平板電腦和智能手機操作近似，簡便易學；
17、支持鼠標操作，適應不同習慣的操作人員；
18、諧波測量時可按國標自動判別各次諧波含量是否超標并給出提示，一目了然；
19、諧波含有率國標查詢功能，可對國標允許值進行查詢；
20、具有42.5Hz-69Hz的頻率測量范圍，能夠?qū)?0、60電力系統進行測量。
21、數據可以存儲U盤，以便歷史查詢。
22、可配備專用數據分析管理軟件，對測試結果進行分析、處理，可掌握被測點的電能質量和負荷周期性變化情況，對電力工作人員了解用戶電能質量，采取相應處理措施，有著重要的作用；
23、分析軟件可按照國標要求生成專業的電能質量分析報表；
24、儀器具有屏幕截圖功能，對各屏的顯示數據可以圖片的形式手動保存下來；
25、儀器尺寸小、重量輕、攜帶方便；
26、內置高性能鋰離子電池，自動進入省電模式，可使儀器在無外接電源的情況下持續工作10小時以上，方便現場測試；
技術參數：
|
項目 |
參數 |
|
|
測量通道數 |
四通道電壓、四通道電流 |
|
|
測量范圍 |
電壓 |
0-900V |
|
電流 |
小鉗表：口徑8mm，0-5A-25A(標配) 中號鉗表：口徑50mm，10-100-500A(選配) 大號鉗表：口徑125×50mm，40-400-2000A(選配) |
|
|
相角 |
0.000－359.999° |
|
|
頻率 |
42.5－69Hz |
|
|
分辨率 |
電壓 |
0.001V |
|
電流 |
0.0001A |
|
|
相角 |
0.001° |
|
|
功率 |
有功0.01W、無功0.01Var |
|
|
頻率 |
0.0001Hz |
|
|
電壓有效值精度 |
≤0.1% |
|
|
電流有效值偏差 |
≤0.3% |
|
|
相角誤差 |
≤0.1° |
|
|
功率偏差 |
≤0.5% |
|
|
頻率測量精度 |
≤0.01Hz |
|
|
諧波測量次數 |
2－64次 |
|
|
電壓諧波偏差 |
諧波大于1%標稱值時：≤1%讀數 諧波小于1%標稱值時：≤0.05%標稱電壓值 |
|
|
電流諧波偏差 |
諧波大于3%標稱值時：≤1%讀數+CT精度 諧波小于3%標稱值時：≤0.05%電流量程 |
|
|
電壓不平衡度精度 |
≤0.2% |
|
|
電流不平衡度精度 |
≤0.5% |
|
|
長閃變測量時間 |
10分鐘 |
|
|
短閃變測量時間 |
2小時 |
|
|
閃變測量偏差 |
≤5% |
|
|
顯示屏 |
1280×800、彩色寬溫液晶屏 |
|
|
充電電源 |
AC220V±15% 頻率 45Hz-65Hz |
|
|
電池工作時間 |
≥8小時 |
|
|
功耗 |
＜4VA |
|
|
絕緣 |
電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。 工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。 |
|
|
環境溫度 |
-10℃～50℃ |
|
|
相對濕度 |
0-90% 無冷凝 |
|
|
外觀尺寸 |
280mm×210mm×58mm（長×寬×高） |
|
|
重量 |
2Kg |
|
