絕緣子因劣化探測儀的技術指標以及工作原理
作者：廖工來源：武漢凱迪正大電氣有限公司日期：2020-08-10 09:01:00閱讀：
KDZD3099絕緣子因劣化探測儀的技術指標以及工作原理
技術指標
使用范圍：380V～1000KV
1、主機
中心頻率：40KHz±1Hz
靈敏度：
放電形式：針尖拉弧放電
放電間歇：4mm
有效距離：電壓：2KV以下 距離0.5～15M
2～10KV 距離5～40M
10～220KV 距離5～50M
220～500KV 距離10～60M
500KV以上 距離20～80M
工作電壓：DC 6.5V～DC8.4V
電池：高容量無記憶鋰離子電池
體積：445×410×320（mm）
2、鋁合金托架
（1）激光
輸出波長：650nm
光束發散度：0.4mard
出瞳功率：≥70mw
外形尺寸：Φ16×60mm
最小光斑：Φ0.3mm
光學系統：優質非球面塑膠透鏡
發 散 角：0.3mrad（40m以內）
工作溫度：-10℃～50℃
激光級別：IIIB
3、單筒瞄準鏡
倍率：3-9倍
物鏡直徑：Φ50mm
長度：315mm
出瞳直徑: 5.56-16.67mm
管徑: 25.4mm
出瞳距離: 75-85mm
視場（@100碼）: 2.60-6.60
4、高頻傳感器
中心頻率fo：40KHz±1Hz
自由電容Co：2500±20%PF
靈敏度：-127dB
最大驅動電壓：20 Vms
余振時間:1.5msec. Max.
額定阻抗：1000M
水平探測角度:（6dB)120±10°
垂直探測角度:（6dB）60±10°
反射靈敏度：1.0mVp-p Min
額定阻抗：1000MΩ
使用溫度：-30℃～+85℃

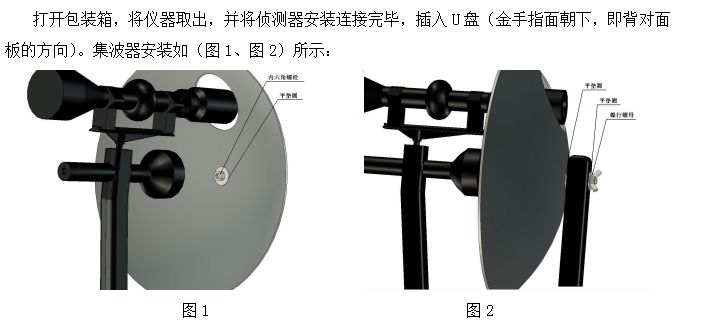

5、集波器
口徑：Φ320mm
形狀：拋物面
材料：鉻合金
6、液晶顯示屏
工作電壓：（VDD:+3.0--+5.5V）
顯示分辨率:128×64點
內置漢字字庫：提供8192個16×16點陣漢字
時鐘頻率：2M Hz
顯示方式：STN、半透、正顯
視角方向：6點
背光方式：側部高亮白色LED，藍色背光
通訊方式：串行、并口可選
工作溫度:-20℃-+55℃
存儲溫度:-20℃-+60℃
7、高精度耳機
額定阻抗：32Ω
頻率范圍：100Hz-10KHz
靈敏度：（1W/1m）120dB
8、電源適配器
輸入電壓：AC220V±10%
輸入頻率：50Hz/60Hz
輸出直流電壓：DC 12V
電流：1.25A
9、溫濕度傳感器
測量范圍：濕度：0～100%RH
溫度：-40～120℃
響應時間：濕度：<8s，溫度：<30s
分辨率：濕度：0.03%RH，溫度：0.01℃
重復性：濕度：0.1%RH，溫度：0.1℃
輸出信號：類I²C
測量精度：請?jiān)斠娪嗀浶吞?/span>
遲滯：±1%RH
穩定性：<0.5%RH/年
10、USB存儲器
重量：1.4g
尺寸：31.55mm長x 12.3mm寬x 2.1mm高
容量：4GB
讀取速度：最高可達24MB/秒
寫入速度：最高可達6.5MB/秒
11、整機外包裝
材質：鋁合金箱/塑膠箱
尺寸：485×465×200 mm
主設備重量：1.68kg
全套整機重量：6.45kg
工作原理
當發電廠、變電站的輸電線路中的絕緣子因劣化而發生閃絡故障時，會發生一種高頻超聲，這種高頻超聲人耳聽不到，測試儀的集波器將這一聲音接收放大，輸入主機，采用獨特的微電腦處理方式，將這一微弱信號整形、放大、處理后，轉換為音頻信號，讓使用者通過耳機聽到這些聲音，并在液晶顯示器上看到該聲音的強度指示，判斷出此絕緣子的劣化程度。該儀器具有很強的方向性（激光鎖定聲音來源，探測出劣化絕緣子的具體位置），為狀態檢修提供技術支持，提高工作效率，達到儀器偵測故障的最終目的。
當電力線路中的絕緣子因劣化而發生閃絡或是低阻等故障時，前期都會發生不同程度的放電，而這個或強或弱的放電作用于絕緣子的自身，又會產生一種極其復雜的聲波，這個聲波的波長較短，頻率較高且多頻交雜，近乎于光學屬性，我們對此聲波進行了深入的分析，通用大量的實驗，找出了該聲波的特性。
絕緣子故障偵測器就是通過高強度激光束和高倍瞄準鏡配合定位，并由特制的集波器將來自檢測對象的特征聲音信號收集，被多個高頻傳感器接收并轉化為電信號,通過音頻運放系統將這一微弱聲音信號接收并經多級放大，特征分析、整形處理等諸環節，將整理后的信號通過專用電纜送入主機，由微處理器進行采樣和對比分析，并將其它非要頻段波屏蔽。最后形成兩路信號，一路經音頻放大送到耳機，供檢測人員進行監聽。另一路通過模數轉換變?yōu)閿?shù)字信號，由微處理器進行采樣、存儲、對比、分析、和處理、并送液晶屏進行實時顯示該聲音的強度指示和直方圖。
工作人員可通過聽到的聲音變化和顯示的數值配合強大的后臺分析軟件來準確判斷該絕緣子的劣變程度。該儀器具有很強的方向性，可通過激光和目鏡配合鎖定聲音來源，探測出劣化絕緣子的具體位置，達到儀器偵測故障的最終目的。
