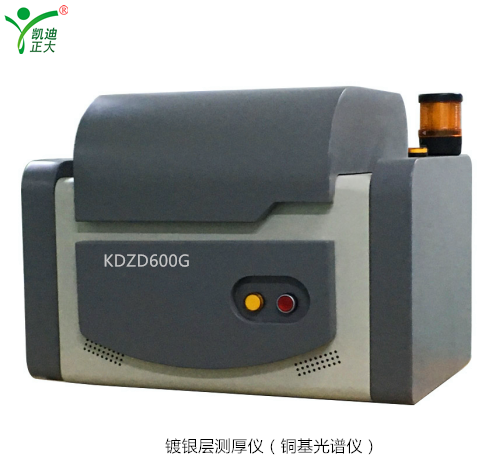

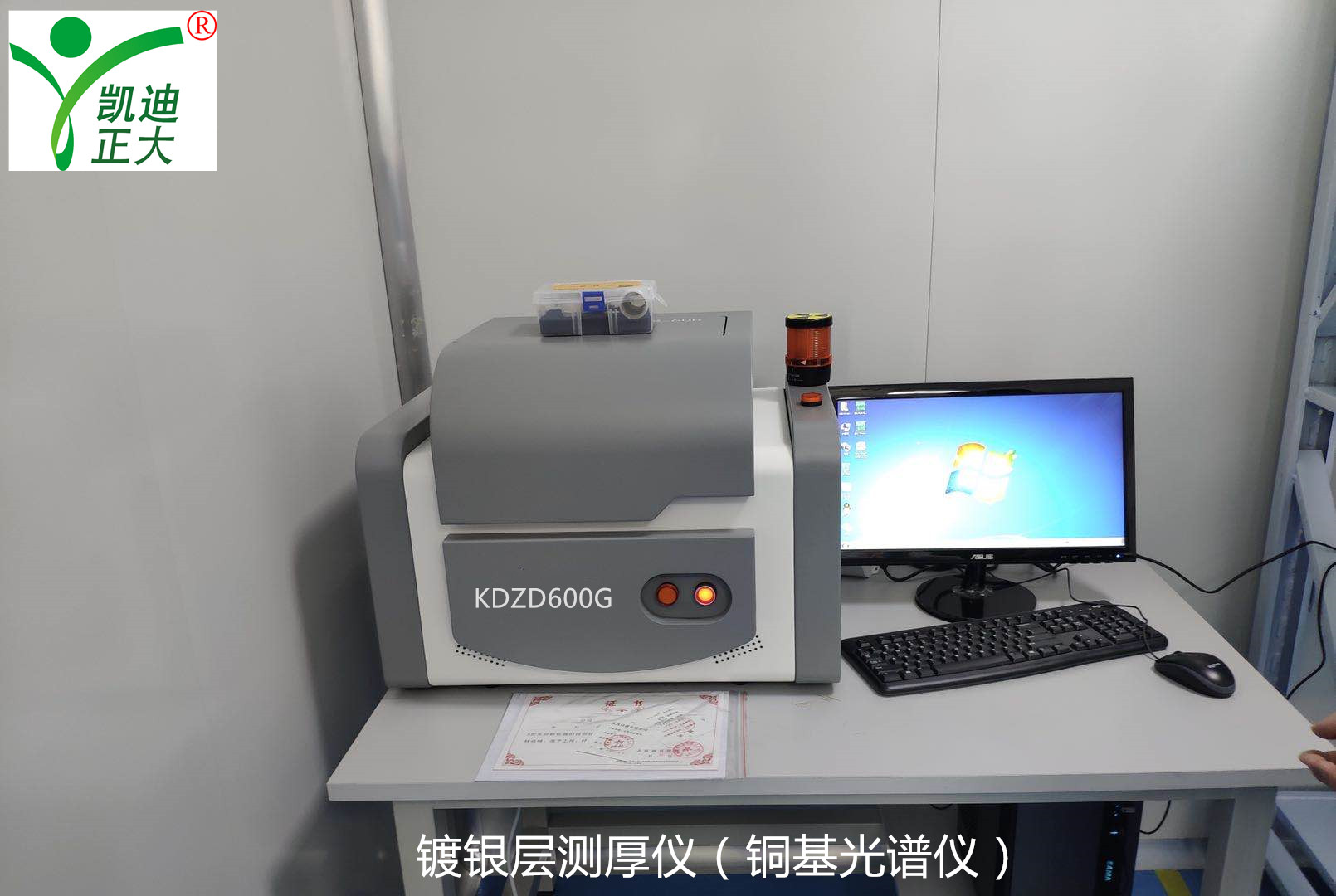

KDZD600G能量色散X熒光光譜儀（鍍銀層測厚儀）是利用熒光X射線具有不同能量的特點，將來自試樣的熒光X射線依次檢測，得到一系列幅度與光子能量成正比的脈沖，經放大器放大后送到多道脈沖分析器。按脈沖幅度的大小分別統計脈沖數，脈沖幅度可以用X光子的能量標度，從而得到計數率隨光子能量變化的分布曲線，即X光能譜圖。
二、設計特點
1.采用美國原裝電致冷高性能Si-PIN探測器，分辨率高，探測范圍寬,涵蓋RoHS、鹵素、鍍層、合金(含貴金屬)及各種常規材料分析的基本要求。
2. 配置國際最高新的DPP數字多道信號集成處理器，比普通模擬多道信號處理器性能更佳，尤其在高計數率時有更好的分辨力(如Hg和Cl等)，高達80MHz的數據傳輸速度使分析時間更短，測量重復性和長期穩定性更好。
3. 內置高清攝像系統，清晰觀察樣品，準確定位樣品測試區域。
4. 配套最新的FP測量軟件，集成多種譜圖處理算法和基體校正算法，有效降低儀器測量中的各種干擾譜峰，使低含量和痕量元素的檢測結果。
三、產品原理：能量色散X熒光光譜儀是利用熒光X射線具有不同能量的特點，將來自試樣的熒光X射線依次檢測，得到一系列幅度與光子能量成正比的脈沖，經放大器放大后送到多道脈沖分析器。按脈沖幅度的大小分別統計脈沖數，脈沖幅度可以用X光子的能量標度，從而得到計數率隨光子能量變化的分布曲線，即X光能譜圖。
四、技術指標
編 號 產 品 規 格 備 注
產品規格 產品型號：KDZD600G
產品名稱：能量色散X熒光光譜儀
分析原理 能量色散X射線熒光分析法
分析元素 元素分析范圍硫（S）-鈾（U）任意元素
可分析銅合金、鐵合金、鋅合金、錫鉛合金、貴金屬分析等。
定量測試ROHS和鹵素中的 鉛（Pb）、汞（Hg）、鎘（Cd）、鉻(Cr)、多溴聯苯（PBB）和多溴聯苯醚（PBDE）中的總溴,鹵素中的溴(Br)、氯（Cl）。
可以分析最多5層鍍層，一次可分析元素多達24種
工作條件 工作溫度：18-22℃
相對濕度：40%-60%
電 源：AC 220 V±10 %、50/60 Hz
測定條件：大氣環境
技術指標 檢出下限：Pb /Cd/Cr/Hg/Br/≦2ppm
測試樣品時間：50－300秒可調
測試含量范圍：1ppm－99.99%
分析測量動態范圍寬，可從0.005μm到50μm
樣品形狀：任意大小，任意不規則形狀
樣品類型：塑膠/金屬/薄膜/粉末/液體
X射線管：
管電壓/0～50 kV 管電流/最大1～1000 μA，最大功率: 50 W，燈絲電壓: 2.0V ，燈絲電流: 1.7 A，射線取出角：12°靶材：鎢靶，鈹窗厚度：400um，超溫超載保護，不工作時自動進入待機狀態延長使用壽命。
照射直徑：準直器8mm/2mmm/1mm
探測器：
美國Amptek Si-PIN高靈敏度探測器，較好分辨率：149±5eV。
美國Spellman高壓電源：
輸入電壓: DC +24V±10%，輸入電流：4.25A（最大），輸出電壓: 0 -50KV & 1mA ，最大功率：50W，電壓調整率：0.01% （從空載到滿載）
電流調整率：0.01% （從空載到滿載），紋波電壓：輸出額定電壓前提條件下，紋波電壓的峰值為最高輸出電壓的0.25%，8小時穩定性：≤0.05%。
散熱系統：
機身前后有多個散熱孔散熱，機身內有3個風扇進行風冷，X光管進行涂層高溫降熱樹脂后散熱片包裹，再有1個風扇對其吹風散熱。
防輻射系統：
軟硬結合的防輻射設計，三重處理：X光管的特殊輻射處理、樣品蓋的雙層鉛皮包裹、軟件的輻射預警（儀器工作中人員誤操作開啟樣品腔時儀器會自動全部斷電關機，保證操作人員安全），取得國家規定的輻射安全許可證，輻射劑量低于國家標準。
濾光片：八種新型濾光片自動選擇設定
樣品監測系統：
30倍500萬像素彩色CCD攝像機，在軟件測試界面可實時觀察樣品狀態和放置樣品測試前微動調整樣品位置，樣品測試完成后圖樣清楚呈現在測試報告中。
軟體系統：
定量分析計算，運用理論Alpha系數法(NBS-GSC法) 、集成FP、法經驗系數法，針對RoHS無鹵元素（Pb，Cd，Hg，Br，Cr，Cl）的精準測試。多種語言操作界面，操作簡單，一鍵式設計，可生成各種人性化定制報告，能夠自動輸出PDF,EXCEL等報告格式。
額定功率：0.35kW
重量：50Kg
外形尺寸：650(W)×450(D)×450(H)mm
樣品腔尺寸：350(W)×300(D)×150(H)mm，大樣品蓋可進行開蓋敞開測試。
標準配置 Amptek Si-PIN探測器一套：
鎢靶特殊防輻射處理側窗型X射線管一支
美國Spellman高壓電源一支
全封閉鉛板雙樣品腔
高精密CCD攝像機一個
Alpha系數法(NBS-GSC法)、集成FP、法經驗系數法軟件一套
樣品盒一個，測試用樣品杯1個，測試用塑料薄膜一卷
歐盟PE#標樣一片、銀校正標樣一片
操作系統 ：WINDOWS7
內 存 ：4G
顯 示 器 ：19”SVGA(LCD)
硬 盤 ：1T
光 驅 ：16XDVD
CPU ：E5700
打 印 機 ：HP彩色噴墨打印機
服務保證 1．整機保修24個月，軟件終身免費升級；
2．如歐盟調整ROHS測試項目，免費提供分析項目升級；
3．維修相應時間：接到報修電話2小時內予以電話技術支持，不能解決問題情況下24小時內趕到用戶現場；
4．定期回訪用戶，電話回訪不少于1次/月。
5．質保期內發生（非人為造成）故障，均由我公司承擔費用；
6．質保期滿后發生的故障（非人為造成），如需更換硬件，我公司將以優惠價格更換相應部件。
產品優勢：性價比高，主配置均用美國原裝產品,總價只相當進口儀器一半；
售后服務及時快捷，態度誠懇，是目前ROHS檢測儀銷售商中最好；
產品被華碩/三星/惠普/中達等認可，是其合格供應商；
儀器分析精度高，穩定性好，故障率低；
日常使用無需耗材配備，維護成本低；
全封閉鉛板雙迷宮防輻射措施，符合國際輻射標準；
側窗型X光管，性能穩定，壽命長，更換成本低，管壓管流在待機狀態中自動下降，更好保護光管，延長使用壽命。
全中文操作分析軟件，對操作人員要求低，測試結果直接生成人性化分析報告，還可在分析軟件中定制各種風格的分析報告；
功能強大的分析管理軟件，歷史數據永久保存，可隨時調出比對；
分析不同類型樣品參數自動設定，無需人員操作；
130萬像素彩色CCD攝像機可隨時監控樣品測量位置；
故障自動檢測及處理系統,能直觀有效的在操作界面上看出儀器工作狀況,發現問題自動顯示,自動清除(硬件故障除外,但是可以把問題反映到操作界面上)。
