KDBR-IV變壓器容量及空負載測試儀的測試數據結果怎么看
作者：廖工來源：武漢凱迪正大電氣有限公司日期：2020-10-28 12:06:00閱讀：
KDBR-IV變壓器容量及空負載測試儀的測試數據結果怎么看
我國電力系統實行兩部制電價：除了收取計量裝置所計量的費用外，還要根據變壓器容量收取基本電費；對于較大用戶在投運變壓器時還要一次性交納增容費。隨著電力行業的發展，用電量的增大，自有變壓器和私人承包變壓器已漸漸占據了配變中相當?shù)姆蓊~，隨之而來的就是個人為了達到少交費、多用電的目的而采取的各種弄虛作假的手段（主要是改、換變壓器銘牌）；電力部門苦于沒有有效的監管手段，有些用戶年偷電費額達數十萬之多。

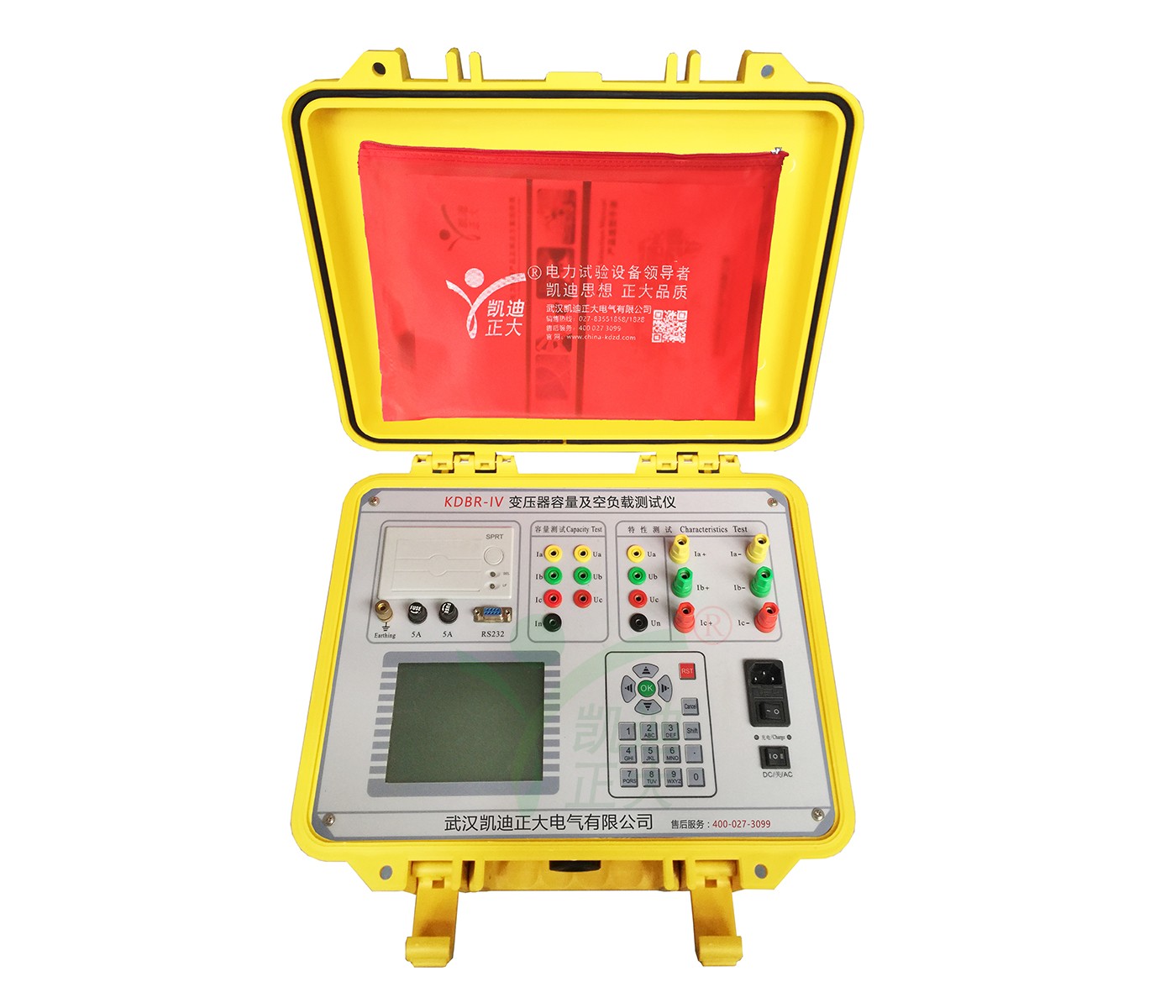

KDBR-IV變壓器容量及空負載測試儀是我公司專門針對不良電力用戶偷逃基本電費、私自增容問題而研發設計的新型儀器，用于變壓器容量、空載、負載等特性參數測量的高精密儀器。本儀器為多功能測量儀器，相當于往常兩種測試儀器：即變壓器容量測試儀+變壓器特性參數測試儀。它可對多種變壓器的容量、型式、空載電流、空載損耗、短路（負載）損耗、阻抗電壓等一系列工頻參數進行精密的測量。
KDBR-IV變壓器容量及空負載測試儀具有體積小、重量輕、測量準確度高、穩定性好、操作簡單等諸多優點。幾乎可以取代以往利用多表法測量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的提升。
變壓器容量及空負載測試儀的負載測試方法及數據讀?。?/strong>
1、根據變壓器類型參考后面對應的接線圖進行正確接線，然后接通變壓器容量及空負載測試儀的工作電源。
2、在主界面中選擇負載試驗，則顯示負載試驗設置界面：
該頁面保存上次試驗時的設置值，檢查、修改該頁面中的設置值使其與當前試驗變壓器一致，尤其要注意檢查編號的后5位所代表的容量值、高壓側額定電流、電流互感器變比等，避免設定值錯誤或者試驗電流超量程。
3、在上圖中選擇"開始試驗"，進入負載試驗測試數據界面：
?負載試驗測試數據頁面
負載損耗正在測量計算頁面
顯示負載試驗時當前溫度下的大多數測試數據：Uav（V）為當前三相電壓的平均值，Io（A）為三相電流的平均值，Ps（KW）為當前電壓下的實測功率， Pt（KW）為當前溫度下校正到額定電流時的復載損耗，Zt（Ω）為當前溫度下的短路阻抗，Uk%為當前溫度下的短路電壓百分比。
左上側為試驗電壓、電流的向量圖，如果接線錯誤，該頁面提示"接線錯誤，請關機檢查"；通過調壓器緩慢增加試驗電壓，當Io（A）等于負載試驗的試驗電流時，停止升壓。移動光標到"鎖定"按鈕，長按OK鍵將出現圖13正在測量的提示，此時保持調壓器不動，當圖13中的正在測量的提示消息消失后，當前測試結果已經被鎖定，然后"鎖定"按鈕變?yōu)?quot;重測"按鈕，此時請迅速操作調壓器降壓至零位。
注意：升壓的過程中，要時刻關注Uav與Io，除避免過壓外，更要提防試品異常時試驗電流過大損壞儀器或被試品。
4、在4種選擇"溫度校正"，顯示溫度校正界面：
負載結果溫度校正頁面
該頁面的參數設置值為上次試驗的設置值，檢查、修改使其與當前被試品一致，變壓器容量及空負載測試儀提供兩種溫度校正算法：溫度系數法和國標公式法，這兩種算法的公式見后面附錄。
在該頁面的"保存"把當前的結果保存到隨機的存儲器上；"打印"則通過打印機打印當前的測試結果。
溫馨提示：如果有需要試驗變壓器、變頻串聯諧振耐壓裝置、微機繼電保護測試儀、電纜故障測試儀、電阻測試儀以及局部放電高壓絕緣變壓器斷路器等電力試驗設備的朋友可以隨時聯系我們在線客服或者電話咨詢，價格優惠、保質保量！此篇文章介紹了KDBR-IV變壓器容量及空負載測試儀的測試數據結果怎么看，希望能夠幫助到大家！
