KDZR-20L直流電機片間電阻測試儀儀測試與操作方法？

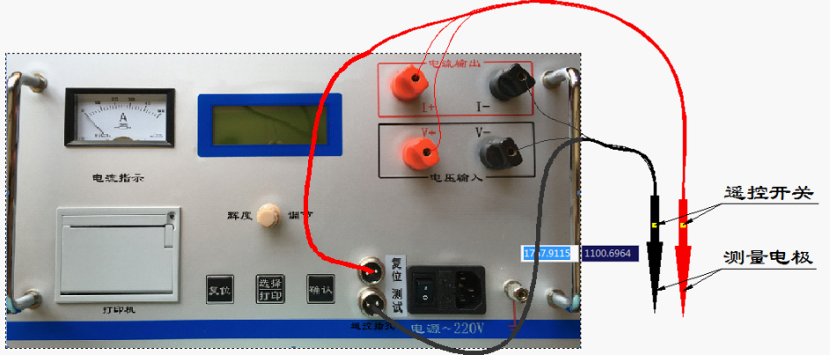

    1、接線：把專用測試線與本機接線柱連接，連接牢固，同時把地線接好。

    2、電流選擇：打開電源開關（開關上I為開，O為關）同時顯示屏上會顯示全部電流值，這時可通過選擇鍵對所測試品預置電流進行選擇，每按一下選擇鍵，光標會滾動在各電流值2.5A、5A 、10A、20A、40A之間。

3、測試：當選擇好電流后，將兩個測量電極放置到被測的兩個片上，按下標有“測試”的遙控開關，或按主機的“確定”鍵，就開始測試，電流表頭同時指示所選電流值。當按下測試鍵后，顯示屏上顯示“正在充電”，過幾秒鐘之后，顯示“正在測試”，這時說明已充電完畢。進入測試狀態，幾秒后，就會顯示所測電壓值。

4、測試完畢后，按下表用“復位”的遙控開關，或按主機的“復位”鍵，儀器電源將切斷輸出，同時放電，音響報警，電流表回到零位，這時顯示屏回到初始狀態，放電音響結束后，可重新接線，進行下次測量，或關斷電源后拆下測試線與電源線結束測量。

KDZR-40L直流電機片間電阻測試儀注意事項

   1、測量過程中，切換下一組換向片前一定要復位，放電結束后，報警聲停止10秒鐘以上，方可切換待測換向片。

    2、在拆線前，一定要等放電結束后，報警聲停止，最好等10秒鐘以上再進行拆線，以保證電荷幾乎釋放。

    3、選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，顯示“電流太小”，當出現此兩種狀態時要確認量程，選擇適合的電流進行測試。

4、測量過程中，若不小心使測量電極在換向片上滑動或脫離換向片，可能會打火放電，此屬正?，F(xiàn)象。

5、測量前，要注意換向片長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜。
