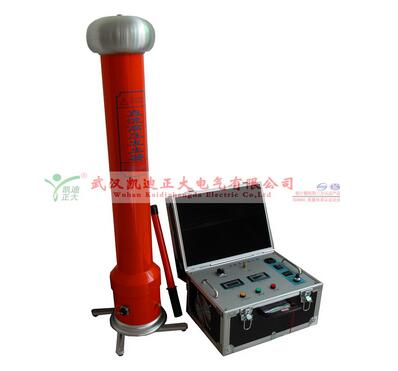

直流高壓發生器簡稱直高發。武漢凱迪正大電氣有限公司的KDZG系列便攜式直流高壓發生器主要部件選用美國、德國、日本等國高新技術的元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。該儀器率先應用最新的PWM中頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件和電壓大反饋，從而使輸出高壓穩定度更高，波紋系數小。

    1.便攜式直流高壓發生器操作前準備

    將控制箱的信號輸出電纜插座和測量輸入插座與倍壓裝置電纜插座用專用電纜連接好，使用前檢查其完好性，聯接電纜不應有短路和斷路;倍壓筒應無凝露現象;用2.5mm2以上的銅線將控制箱接地與倍壓裝置接地端連接起來并可靠接地。



    2.水阻的安裝說明

    在每次試驗前將水阻有氣孔一端擰開，將水加至淹沒導電桿2/3以上，有氣孔的一端朝上。試驗完畢后將水倒掉，待下次試驗前重新灌入。



    3.便攜式直流高壓發生器電壓整定值校準

   （2）將電壓整定按扭順時針旋到底,電壓粗調旋鈕及電壓細調旋鈕反時針旋轉至零位，零位指示燈亮。

   （3）輕按"啟動"按鍵 ，"電源"指示燈 (紅色)亮。如按"啟動"按鍵 ，紅色指示燈不亮,說明電壓粗調和細調不在零位,則將電壓粗調旋鈕 和細調旋鈕 反時針旋到零位,紅色指示燈 亮。

   （4）順時針旋轉電壓粗調旋鈕 ，當電壓接近所需電壓值時，再旋轉電壓細調旋鈕 至所需電壓為止，這時電壓顯示值單位為kV，電流顯示值單位為mA。

   （5）反時針調節電壓整定旋鈕 ，使高壓關斷，此時紅色指示燈 滅，"過壓"指示燈 亮。

說明此時儀器按所要求的輸出電壓整定，即輸出到達所需電壓值時自動切斷高壓，過電壓保護。如整定旋鈕不調整，每次電壓值只能升到整定電壓值。如需電壓升到額定值，則須將過壓整定旋鈕順時針調至最大。



    4.試品測試

   （1）在高壓輸出端子和地接線柱之間接入試品。

   （2）打開電源開關 ，輕按"啟動"按鍵 ，"電源"指示燈 (紅色)亮，緩慢調節電壓粗調旋鈕 和電壓細調旋鈕 進行測試。測試時電壓顯示表 指示試驗電壓值，單位為kV;0.75倍電壓顯示表 指示試驗電壓值的75%，單位位kV;電流顯示表 指示試驗電流值，單位為mA。

   （3）在試品測試過程中按下0.75倍電壓顯示鎖存按鍵 ，則0.75倍電壓顯示表 顯示值鎖定，維持顯示值不便，這樣在做氧化鋅避雷器試驗時很方便地可作為參考電壓。

   （4）在試驗過程中，如果負載電流超過便攜式直流高壓發生器額定輸出電流的0-10%時，"過流"指示燈亮，過流保護，防止損壞試品和儀器。

   （5）在任何時候按下定時開按鍵 ，則啟動時間繼電器 ，在記時到達預設的時間時，蜂鳴器發出報警訊響。

   （6）試驗結束后，反時針調節電壓粗調旋鈕 和電壓細調旋鈕 ，旋到零位后，電壓顯示表 緩慢回到零位，"零位"指示燈 亮。當三個顯示表顯示零值后，輕按停止按鍵 ，此時紅色指示燈 滅，再關掉電源開關 。

   （7）當被試品電容量很大時，電壓粗調、細調均調到零位后，輸出電壓顯示表遲遲不能回零，則先按停止按鍵 ，再關機。然后用放電棒將試品放電，再拆除被試品接線。



    KDZG便攜式直流高壓發生器技術參數

   （1）電源：AC220V±10%，50Hz±1%、

   （2）額定輸出電壓：0-60、0-120、0-200、0-300、0-400KV

   （3) 額定輸出電流：2mA、5mA、10mA

   （4) 輸出電壓指示精度：數顯表±（1.0 %讀數±0.2KV）

   （5) 輸出電流指示精度：數顯表±（1.0 %讀數±2ma）

   （7) 0.75倍輸出電壓指示精度：＜ 1級，帶鎖存

   （8) 高壓指示誤差：＜±1.5%

   （9) 泄漏電流指示誤差：＜±1%



    以上由直流高壓發生器廠家——武漢凱迪正大提供。
