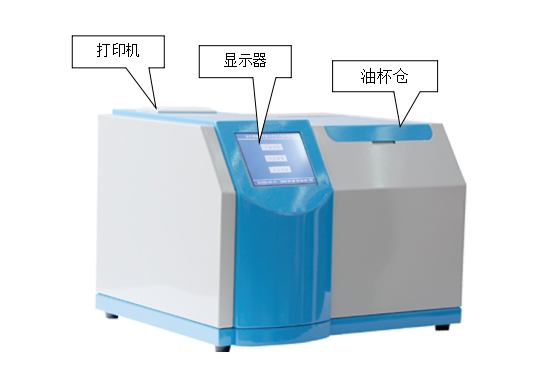

圖1、儀器顯示說明

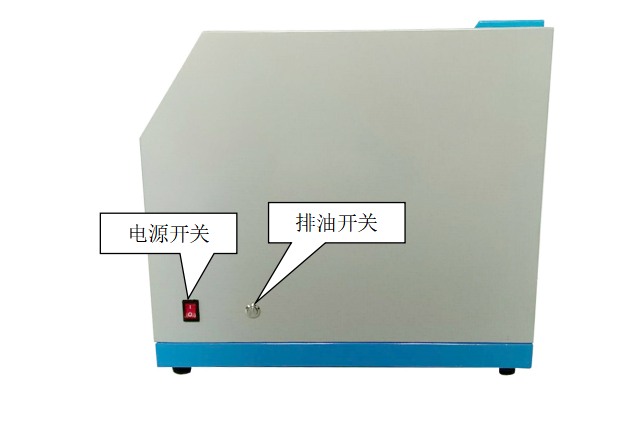

圖2     儀器側面

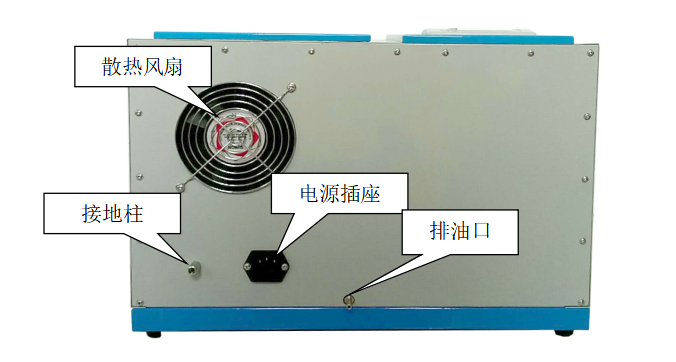

圖3  儀器背面

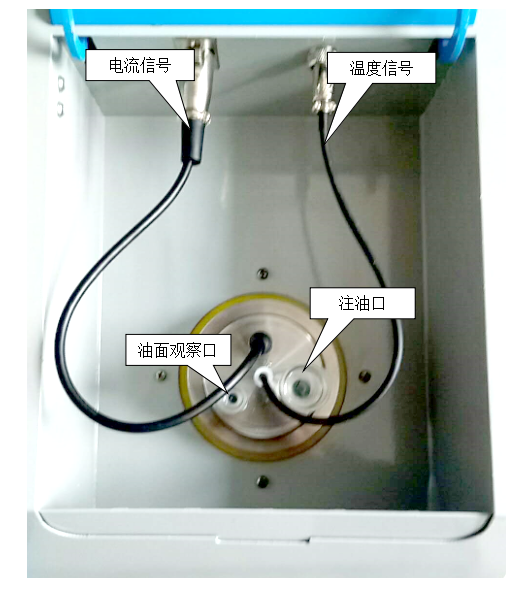

圖5、油杯倉



2、儀器操作注意事項


（1）儀器要可靠接地，電源入口引入 AC220V 電源。
（2）打開箱蓋，可將油杯取出，加熱及測試介損時，應將箱蓋關上。
（3）箱蓋具有合蓋保護，打開箱蓋時，會中斷加熱及中斷高壓。
（4）測試過程中，內部有高壓及高溫，禁止在通電和測試時接觸油杯和電纜及插座。
（5） 放置油杯時、應小心操作以免將油撒入油杯槽。
（6）試驗前必須連接好排油管路。
（7）儀器送檢效驗時，電流檢測線必須按我公司線序鏈接（接頭1.3腳接正、2腳接負）。如有疑問，請聯系我公司技術服務部。
使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。
產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。
注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。
使用適當?shù)谋ｋU(xiǎn)管。只可使用符合本產品規定類型和額定值的保險管。
在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請聯系本公司維修人員進行檢查，切勿繼續操作。
請勿在潮濕環境下操作。
請勿在易爆環境中操作。
保持產品表面清潔和干燥。
特別提示：本儀器有高壓輸出，使用不當可能危及人身安全。在使用本儀器之前，務必先仔細閱讀本使用說明書！
