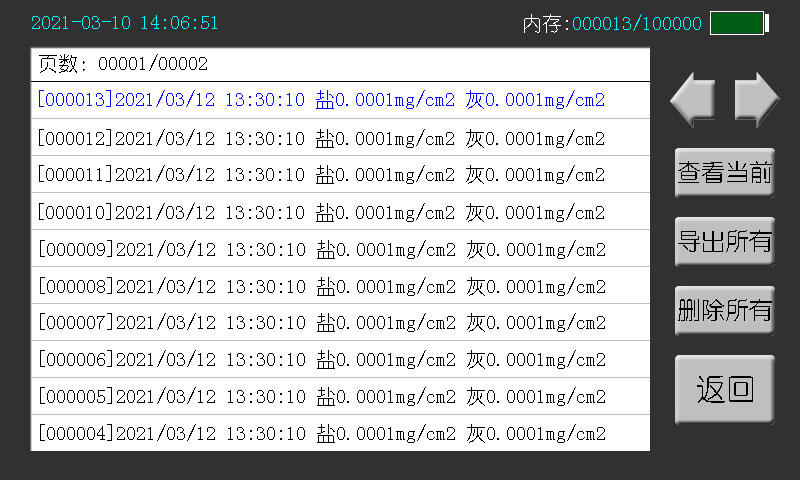

測量頁保存在儀器內存中的數據在該頁進行查看，圖2.7為記錄列表，可通過測量時間在該頁檢索需要查看的記錄。圖2.8為記錄詳情，在記錄列表點“查看當前”進入記錄詳情頁，按鍵介紹見下表:
在進行絕緣子灰密度鹽密度檢測時，首先要使用蒸餾水對絕緣子進行清洗，然后使用清洗后的溶液進行灰密度鹽密度測量，測量完成之后可保存或打印測試結果。最后使用排水功能將被測溶液排出并對儀器的檢測口進行清洗。各項功能的具體操作步驟如下：
溶劑用量：標準普通型絕緣子每片用水量為300ml 。但是當被測絕緣子的表面積與普通絕緣子不同時，可參照下表，根據絕緣子表面積大小按比例適當增減用水量。
| 絕緣子表面積（cm²） |
≤1500 |
1500～2000 |
2000～2500 |
2500～4000 |
| 用水量 |
300 |
400 |
500 |
600 |
請使用燒杯等玻璃容器盛裝溶劑，嚴禁使用金屬容器。金屬容器會嚴重影響測量結果。
3.1.2擦拭取樣
絕緣子取樣選擇：普通懸式絕緣子串選取上數第2片、中間1片、下數第2片。將三片測量的結果求平均值作為測量結果。
擦拭方法：?jiǎn)问执魃弦淮涡匀槟z手套，取一片紗巾放在溶劑（蒸餾水）中浸濕。用濕紗巾將單片絕緣子的上下表面擦拭干凈，將污穢物連同紗巾放入水中攪拌溶解。在擦拭絕緣子表面時不要流失水分。
補充：取樣污穢物的成分分為兩類，一類為可溶解物質稱為鹽，另一類為非可溶物質稱為灰。鹽溶解于水后成為導電離子，儀器通過離子濃度來衡量ESDD?；以谒袨閼抑锖统两滴铮瑳](méi)有導電性，不影響ESDD測量結果。
3.2測量功能的使用
3.2.1基準值校準
一般使用去離子水或蒸餾水。也可以使用質量合格的飲用純凈水，但以電導率小于10us/cm的水為宜。如使用飲用純凈水，則需要點擊“校準”將溶液的鹽密值作為基準值。

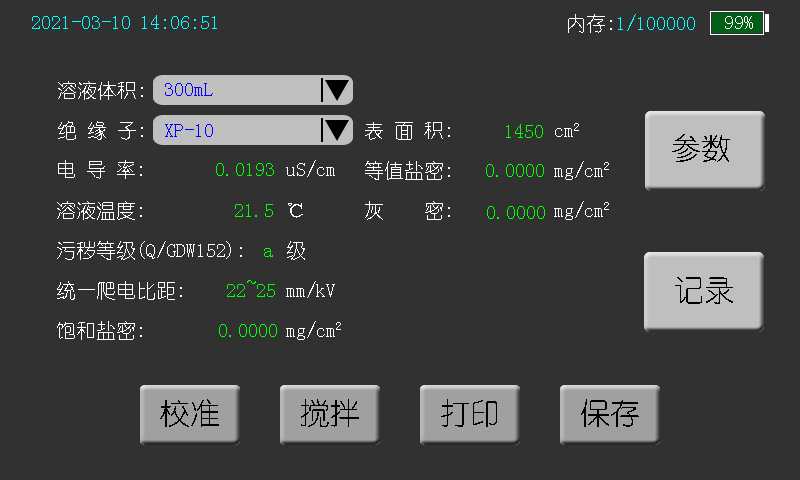

3.2.2鹽密值、灰密值的測量
1)將清洗絕緣子后的溶液倒入儀器的檢測口。
2)按下開機按鈕使儀器開機，儀器開機，在“溶液體積”選項框中選擇沖洗絕緣子所用蒸餾水的體積。
3)在“絕緣子”選項框里選擇被測絕緣子的型號，如沒有該型號可進入“參數”-“絕緣子”頁，修改絕緣子型號及表面積。
4)選好參數后，可按“攪拌”按鈕，儀器開始進行灰密度測量，測量完成后，可插入電極，將電極放入溶液中靜置，待測值穩定后，可保存或打印測試。插入電極后嚴禁按“攪拌”按鈕，否則會損壞電極。
3.2.3排水及清洗
將排水管插入排水孔，按下“排水”按鍵即可將被測溶液從排水管排出，待被測溶液全部排出后，再加入適量蒸餾水，進行清洗，可反復沖洗幾遍，直到容器內沖洗干凈并排盡所有蒸餾水后，恢復“排水”按鍵，拔出排水管。
3.2.4測量結果打印
點按“打印”按鈕可將此條檢測結果打印出來。
3.2.5測量結果保存
點按“保存”按鈕，儀器將當前檢測結果保存在儀器內部。
3.2.6更換打印紙
按下打印機面板上方卡扣，打印機面板彈起，放入打印紙，按下打印機面板即可。

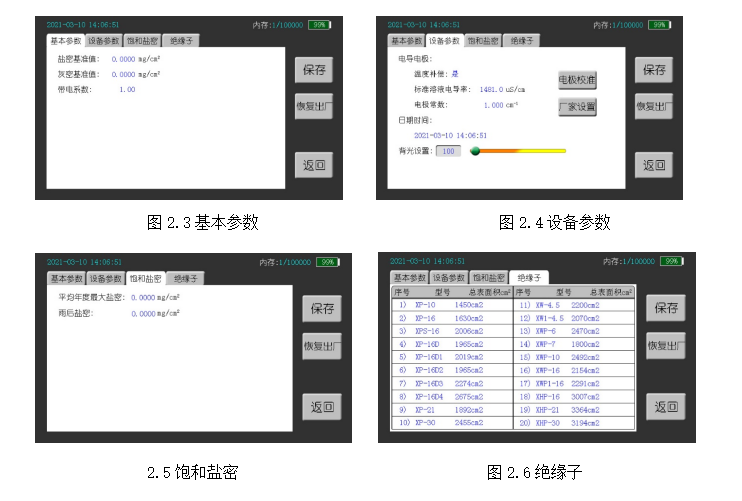

3.3參數設置的使用
設置完成后，應按“保存”按鈕，保存當前選項卡信息，若想恢復出廠值，可按“恢復出廠”按鈕。“返回”按鈕將返回上一級界面。
3.3.1基本參數
鹽密基準值：在測量頁點“校準”按鈕后會自動保存溶液的初始鹽密值作為“鹽密基準值”，也可以用戶自定義。
灰密基準值：在測量頁按“校準”按鈕后會自動保存溶液的初始灰密值作為“灰密基準值”，也可以用戶自定義。
帶電系數：帶電與非帶電ESDD的比值，鹽密測量結果將乘以它，實際值應由當?shù)仉娏ρ芯坎块T(mén)提供。
3.3.2設備參數
溫度補償：溫度補償是將電導率測量值補償為20℃時的值。
標準溶液電導率：校準電極時使用的標準溶液的電導率。
電極常數：電導電極的規格，出廠均已標定，請輸入電極上的標定K值。
日期時間：輸入當前時間，按“保存”鍵更新眉頭時間。
背光設置：拖動進度條調節背光亮度。
3.3.3飽和鹽密
絕緣子表面在長期積污過程中，經歷積污(冬季)——清洗(雨季)——再積污(冬季)——再清洗(雨季)……這一循環往復，表面鹽密不斷增長。一般經若干年可達到動態平衡狀態，該狀態下的鹽密值可視為飽和鹽密。
平均年度最大鹽密：取3年的平均年最大鹽密值。
雨后鹽密：雨季后測得的鹽密值。
3.3.4絕緣子
出廠提供了20個常用絕緣子型號及表面積信息，用戶可根據實際情況對其進行修改，在測量頁調用自定義的絕緣子信息。
3.4記錄查詢的使用
3.4.1記錄列表
提供查詢保存在內存中的記錄概要，每頁可檢索10條記錄信息。
3.4.2記錄詳情
提供查詢保存在內存中的單條記錄詳細信息。
