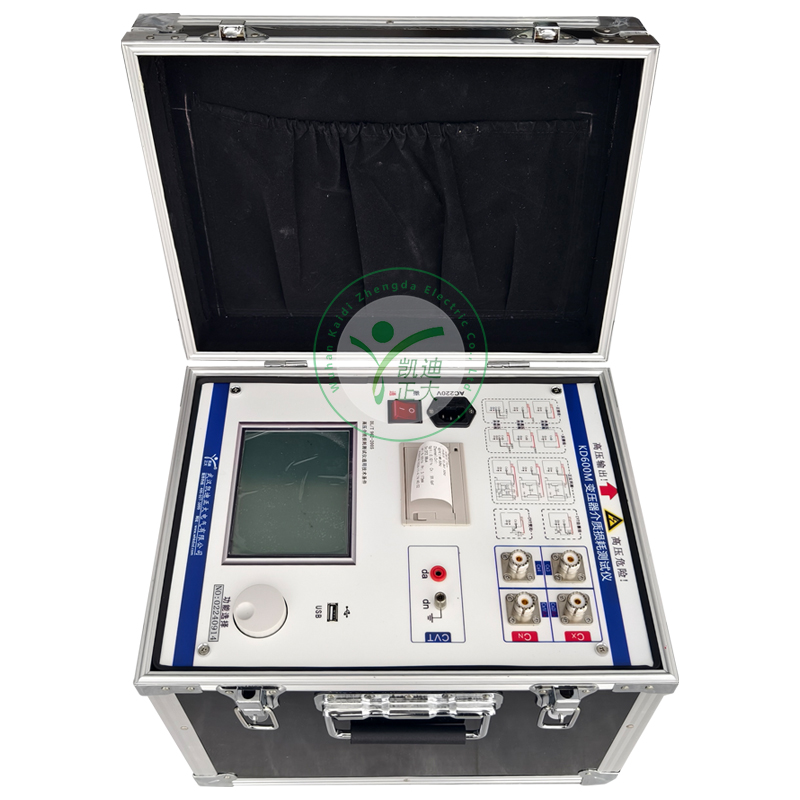

KD600M全自動介質損耗測試儀是一種高精度的測量設備，特別適用于發電廠、變電站等現場環境。它能夠在工頻高壓下，現場測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗角正切值(tg5)和電容值(Cx).
技術參數使用條件：-15℃∽40℃；RH＜80%
抗干擾原理：變頻法
電源：AC 220V±10%；允許發電機
高壓輸出：
0.5kV∽10kV：每隔0.1kV
精度：2%
最大電流：200mA
容量：2000VA
自激電源：AC 0V∽50V/40A
單頻：45.0Hz-65.0Hz 任意可調；
雙頻：45.0HZ/55.0HZ 47.5HZ/52.5HZ；55.0HZ/65.0HZ 57.5HZ/62.5HZ
分辨率：tgδ: 0.001%；Cx: 0.001pF
精度：△tgδ:±(讀數*1.0%+0.040%)；△Cx :±(讀數*1.0%+1.00PF)
測量范圍：
tgδ 無限制
Cx：15pF ＜ Cx ＜ 300nF；
10kV：Cx=(Cx1+Cx2+Cx3+Cx4)＜60 nF；
5kV：Cx=(Cx1+Cx2+Cx3+Cx4)＜150 nF；
1kV：Cx=(Cx1+Cx2+Cx3+Cx4)＜300 nF
CVT測試：Cx=(Cx1+Cx2+Cx3+Cx4)＜300 nF
LCR測量范圍：電感L>20H（2kV）；電阻R>10KΩ（2kV）
LCR測量精度：1%；角度分辨率：0.01
CVT變比范圍：10∽10000；相位測試范圍：0∽359.999°
CVT變比精度：1%；CVT變比分辨率：0.01
外型尺寸 (主機)(mm)：40cm*29cm*33cm
外型尺寸 (附件)(mm)：45cm*33cm*15cm
存儲器大?。?00組支持U盤數據存儲
重量（主機）：25.75kg
重量（附件箱）：33.44kg
產品特點具備 CVT（電容式電壓互感器）專項測試能力，支持自激法測試，一次接線即可同時測量 C1、C2 的電容和介質損耗角正切值（tgδ），大幅簡化操作流程。在 CVT 母線接地情況下，借助反接線低壓屏蔽、高壓屏蔽功能，可對 C11 進行不拆線 10kV 反接線介損測量，減少現場拆線、接線的繁瑣工序，提升測試效率。
支持外施電壓和外加標準電容器（CN）的測量功能，能靈活適配不同測試條件，滿足高壓介損測量需求。同時具備 CVT 變比測量功能，覆蓋 35～500kV 等級 CVT 裝置，變比范圍 10∽10000，精度達 1%，分辨率 0.01，相位測試范圍 0∽359.999°，為 CVT 設備的全面評估提供數據支持。
擁有多通道同時測量優勢，可同時測試四個被試品的介質損耗值，顯著提高批量測試效率。此外，還具備絕緣電阻測試功能，能進行極化指數、吸收比及絕緣電阻的測試，以及 LCR 自動測量功能，可對電感（L>20H@2kV）、電容、電阻（R>10KΩ@2kV）進行測量，且 LCR 測量精度達 1%，角度分辨率 0.01，實現一機多能，減少設備攜帶成本。
采用變頻技術消除現場 50Hz 工頻干擾，單頻可在 45.0Hz-65.0Hz 調節，雙頻支持 45.0HZ/55.0HZ、47.5HZ/52.5HZ、55.0HZ/65.0HZ、57.5HZ/62.5HZ 等組合，確保在強電磁干擾環境下仍能獲取可靠數據。其測量精度高，介質損耗角正切值（tgδ）精度為 ±(讀數 ×1.0%+0.040%)，電容值（Cx）精度為 ±(讀數 ×1.0%+1.00PF)，分辨率分別達 0.001% 和 0.001pF，為設備絕緣狀態評估提供精準數據依據。
操作簡單直觀，配備大屏幕液晶顯示，通過漢字菜單提示操作，自帶中英文程序，一次操作即可由微機自動完成全過程測量，無需復雜換算，降低操作人員技能門檻。
內置標準電容和高壓電源，減少現場接線，便于攜帶至現場測試。同時具備過流保護功能，在試品短路或擊穿時能有效保護儀器不受損壞，保障測試過程的安全性。
適應多種使用條件，工作環境溫度范圍為 - 15℃∽40℃，相對濕度＜80%，電源支持 AC 220V±10%，且允許接入發電機，滿足野外或供電不穩定場景的測試需求。高壓輸出范圍廣，0.5kV∽10kV 每隔 0.1kV 可調，最大電流 200mA，容量 2000VA，自激電源為 AC 0V∽50V/40A，能適配不同規格被試品的測試要求。存儲能力強，內置存儲器可保存 200 組數據，且支持 U 盤數據存儲，方便測試數據的導出、備份與分析，提升數據管理效率。
